INDEX - Goujon d'ancrage - Tige et Bague - Homologué ATE Option 7 - Zingué

Goujon d'ancrage Index - Tige et bague zinguée - Homologué ATE Option 7

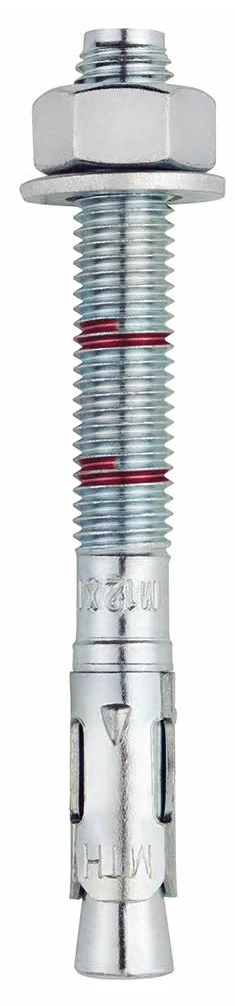

Le goujon d'ancrage de la marque Index est constitué d'une tige filetée et baguée revêtue d'un écrou et d'une rondelle. Ces goujons sont utilisés sur les parois de trou de forage et permettent un verrouillage et une accroche parfaite dans des matériaux pleins (bétons de différentes sortes). Vous pouvez également très bien les utiliser en sécurité (hors homologations) sur d'autres supports : pierre, brique ou parpaing plein.

Caractéristiques :

• Chevilles métalliques d'ancrage pour béton non fissuré de la marque Index
• Goujon d'ancrage homologué ATE Option 7, EOTA et CE
• Revêtement en acier zingué (tige et bague)
• Tête de vis : Hexagonale

• Contenu : 25/50/100 pièces

Utilisation pour charges lourdes sur : béton, béton armé, pierre…

Recommandé pour : l'installation d'échafaudage, d'antenne, banc de parc, rambarde, rambarde de balcon, rambarde de route, rambarde en bois, rambarde de plage, chapiteau…

Mode de scellement performant pour toutes fixations traversantes.

Différentes dimensions avec plusieurs diamètres sont disponibles :

• Ø 8 mm | L 60 mm | Boite de 100
• Ø 8 mm | L 75 mm | Boite de 100
• Ø 8 mm | L 90 mm | Boite de 100
• Ø 8 mm | L 115 mm | Boite de 100
• Ø 8 mm | L 130 mm | Boite de 100
• Ø 8 mm | L 155 mm | Boite de 100
• Ø 10 mm | L 70 mm | Boite de 100
• Ø 10 mm | L 90 mm | Boite de 100
• Ø 10 mm | L 100 mm | Boite de 100
• Ø 10 mm | L 120 mm | Boite de 50
• Ø 10 mm | L 140 mm | Boite de 50
• Ø 10 mm | L 160 mm | Boite de 50
• Ø 12 mm | L 90 mm | Boite de 50
• Ø 12 mm | L 100 mm | Boite de 50
• Ø 12 mm | L 110 mm | Boite de 50
• Ø 12 mm | L 140 mm | Boite de 50
• Ø 12 mm | L 160 mm | Boite de 50
• Ø 12 mm | L 180 mm | Boite de 50
• Ø 12 mm | L 220 mm | Boite de 50
• Ø 16 mm | L 125 mm | Boite de 25
• Ø 16 mm | L 145 mm | Boite de 25
• Ø 16 mm | L 170 mm | Boite de 25
• Ø 20 mm | L 220 mm | Boite de 20
• M6 x 60 | Ø6 | Boite de 200

• M6 x 70 | Ø6 | Boite de 200
• M6 x 80 | Ø6 | Boite de 200
• M6 x 90 | Ø6 | Boite de 200
• M6 x 100 | Ø6 | Boite de 200
• M6 x 110 | Ø6 | Boite de 200
• M6 x 120 | Ø6 | Boite de 100
• M6 x 130 | Ø6 | Boite de 100
• M6 x 140 | Ø6 | Boite de 100
• M6 x 150 | Ø6 | Boite de 100
• M6 x 160 | Ø6 | Boite de 100
• M6 x 170 | Ø6 | Boite de 100
• M6 x 180 | Ø6 | Boite de 100
• M8 x 100 | Ø8 | Boite de 100
• M8 x 120 | Ø8 | Boite de 100
• M10 x 70 | Ø10 | Boite de 100
• M10 x 150 | Ø10 | Boite de 50
• M10 x 170 | Ø10 | Boite de 50
• M10 x 210 | Ø10 | Boite de 50
• M10 x 230 | Ø10 | Boite de 50
• M12 x 120 | Ø12 | Boite de 50
• M12 x 130 | Ø12 | Boite de 50
• M12 x 200 | Ø12 | Boite de 50
• M12 x 250 | Ø12 | Boite de 25
• M14 x 120 | Ø14 | Boite de 25
• M14 x 145 | Ø14 | Boite de 25
• M14 x 170 | Ø14 | Boite de 25
• M14 x 220 | Ø14 | Boite de 25
• M14 x 250 | Ø14 | Boite de 25
• M16 x 220 | Ø16 | Boite de 25
• M16 x 250 | Ø16 | Boite de 25
• M16 x 280 | Ø16 | Boite de 25
• M20 x 170 | Ø20 | Boite de 20
• M20 x 270 | Ø20 | Boite de 20

Ancrage des goujons :

• 1. Dans un trou de forage de même diamètre - Insérez en force au marteau le goujon. Cette étape amène une première adhérence et une résistance à la charge.
• 2. En appui sur le support (la rondelle) - Serrez l'écrou pour faire ressortir la tige filetée vers l'extérieur et rentrer le cône terminal de la tige sous la bague.
• Sous l'effet de cette pression, la tige est alors scellée dans le support et rend la fixation "incassable" et très résistante.

Pour l'ancrage sur des supports bois, privilégiez plutôt ce piton d'ancrage bois pour tige filetée.
