INDEX - Boite de 20 - Plaque pour vis à double filetage - Inox A2 M10 -M12

Plaque de montage pour la fixation de structures pour panneaux solaires sur différents types de toits. Elle permet de connecter des profils ou des guides perforés à des vis à double filetage fixées à la sous-structure. Fabriquée en acier inoxydable A2.

Caractéristiques techniques :

• Matériau AISI 304.
• Pour extérieurs
• Une seule référence pour vis à double filetage de M10 et M12.
• Montage rapide avec visserie DIN-603 M8 de col carré.

Applications :

Dans le système coplanaire assemblé d’aluminium, pour montage
de panneaux solaires, il s’utilise comme élément de montage entre
la vis à double filetage correspondante et le PSE-A “profilé
d´aluminium pour fixation assemblée”. Tout en utilisant comme
fixation du profilé une unité de KFSFIM08 “connecteur transversal
pour fixation inférieure. Acier inoxydable A2”.

Dans le système coplanaire d’acier Atlantis, pour montage de
panneaux solaires, il s’utilise comme élément de montage entre là
la vis à double filetage correspondante et le GP-XS “rail solaire
perforé INDEXTRUT. Atlantis C4-M”. Tout en utilisant comme
fixation du guide une unité de D603I08016 “vis DIN-603. Tête ronde
et cou carré. Acier inoxydable A2” et une unité de D6923IM08
“écrou hexagonal à embase crantée. DIN-6923. Acier inoxydable
A2”, tous les deux avec finition en acier inoxydable A2-70.

Exemples d'application :

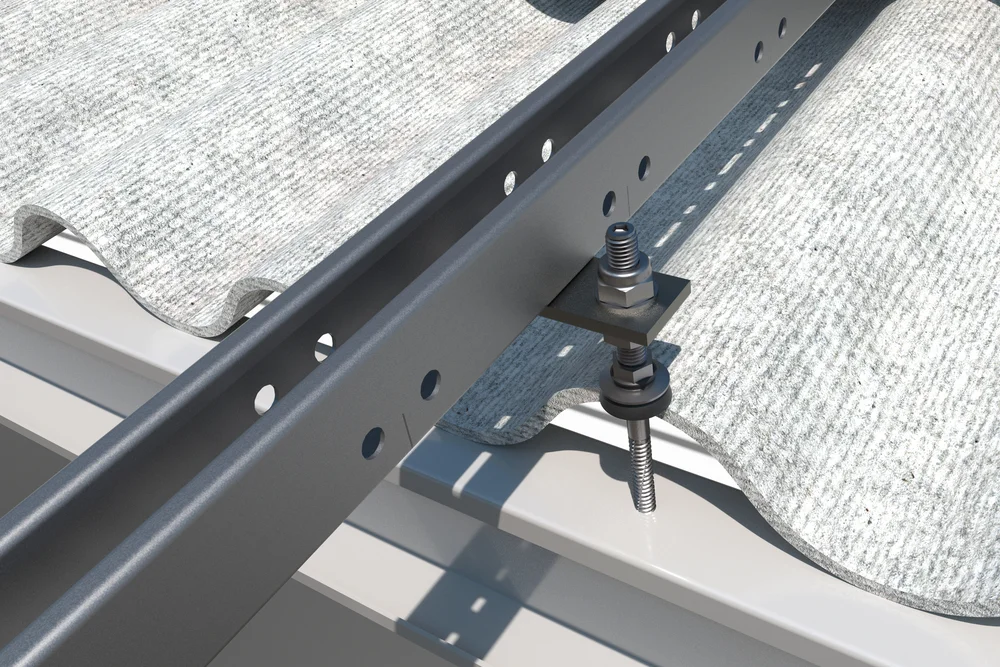

Exemple d’application 1: montage de guide GP-XS sur KFS-RV

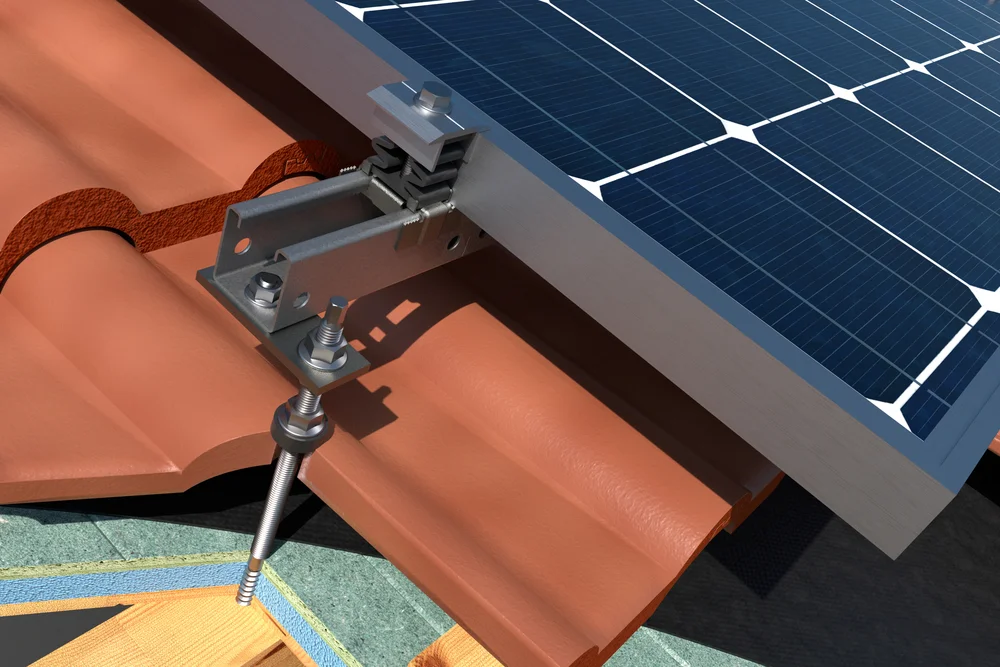

Exemple d’application 1: montage de profilé PSE-A sur KFS-AU

Dessin :
