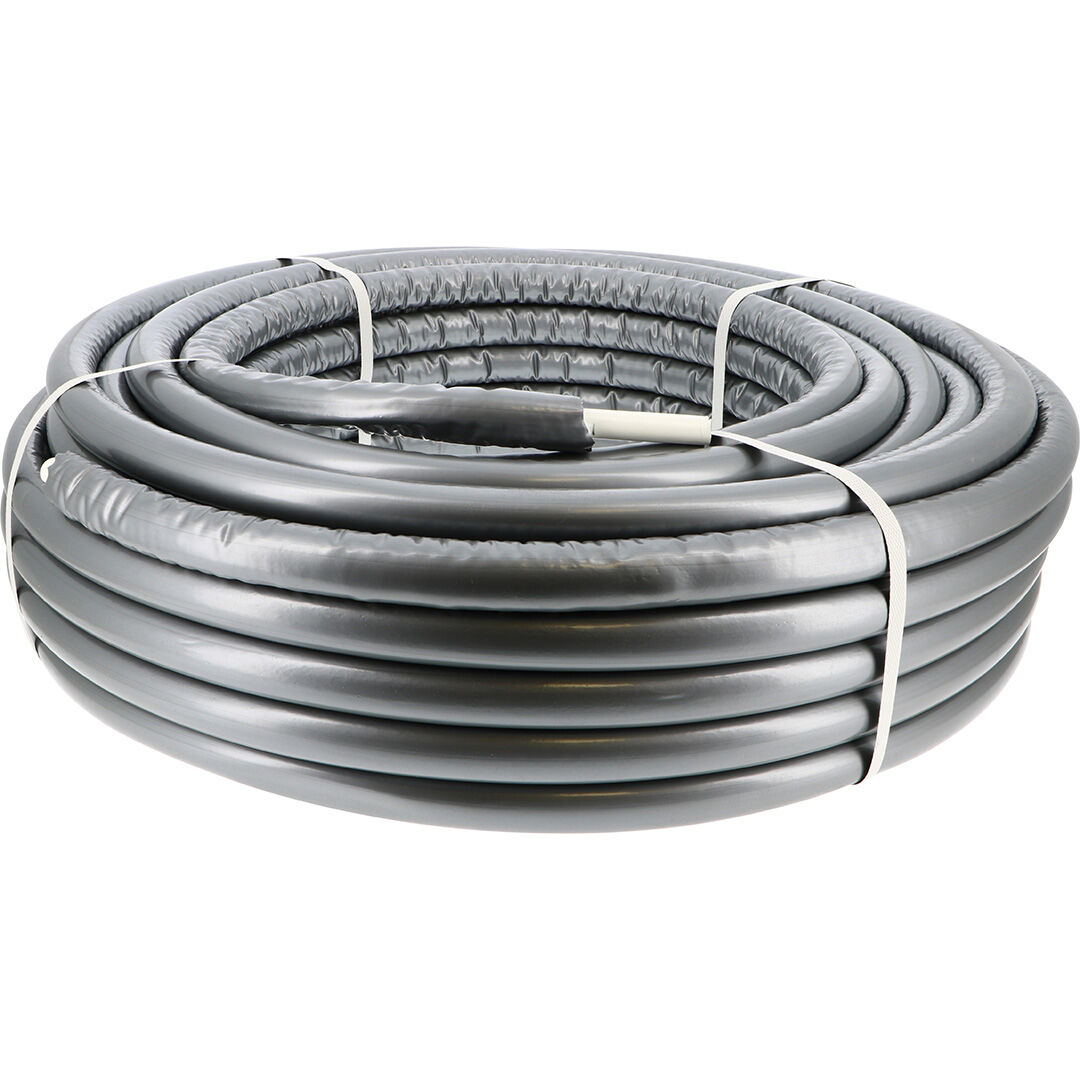

PB TUB - Tube Multicouche PréIsolé en couronne XR - 9mm

LES AVANTAGES DU SYSTÈME MULTICOUCHE :

Simplifiez vos chantiers avec nos tubes et raccords multicouche XR
faciles à manipuler et à installer, réduisant ainsi le temps et les efforts
nécessaires pour chaque projet. Avec le sertissage, pas besoin de permis
feu pour des chantiers plus simples à organiser, moins contraignants.
Le multicouche a la particularité de moins se dilater que le PER classique
grâce à la couche d'aluminium, il résiste mieux à la corrosion et aux
pressions élevées (10 bar).

CLASSES D'APPLICATION :

Le système multicouche XR est adapté aux applications
suivantes :

• Classe 2 = 10 bar
  Alimentation en eau chaude sanitaire (et en eau froide
  sanitaire 20 °C / 10 bar)
• Classe 4 = 10 bar
  Radiateurs basse température, chauffage par le sol
• Classe 5 = 6 bar
  Radiateurs haute température

• Classe "Eau glacée" = 10 bar
  La classe d’application "Eau glacée", telle que définie
  dans la certification NF 545, correspond aux installations
  de conditionnement d’air et de rafraîchissement
  dont la température minimale est de 5 °C.

QUALITÉ CERTIFIÉE :

Le système tubes et raccords XR est certifié NF 545, QB,
4MS et garanti 10 ans.

MATÉRIAUX DE QUALITÉ :

Les tubes multicouche XR sont fabriqués
en PER-AL-PER. Les raccords multicouche XR sont composés d'un corps
en laiton CW617N muni de joints toriques d'étanchéité
en EPDM et d'une douille à sertir en acier inoxydable
AISI 304.

MISE EN ŒUVRE :

1. Découpe du tube : Couper le tube au moyen d’une
   pince PINCT ou PINCOU afin
   d’obtenir une coupe franche,
   propre et perpendiculaire
   à l’axe de celui-ci.
2. Préparation du tube : Ebavurer le tube grâce à notre
   outil de calibrage et chanfrein
   MCCAL32.
   Le bord doit être propre et
   débarrassé de tout résidu.
3. Insertion du tube : Introduire le tube dans
   le raccord en s'assurant
   que le tube est correctement
   inséré.
4. Contrôle visuel : Vérifier la bonne insertion
   du tube à l'aide des fenêtres
   de contrôle sur la bague
   blanche du raccord.
   En aucun cas, on utilisera
   de graisse ou autre corps
   pour faciliter l’introduction
   du raccord dans le tube.
5. Sertissage : Positionner la mâchoire de
   serrage sur la douille en acier
   tout en englobant la bague en
   plastique blanche (empreinte
   TH), puis enclencher l’appareil.
   Dégager la mâchoire en
   appuyant simultanément
   sur les deux mors

FIXATION - SUPPORTS :

Les colliers de fixation du tube XR doivent être fixés
au support, en respectant un écartement maximal
(qui est fonction du diamètre nominal du tube).
Les colliers ont à la fois pour fonction d’assurer
le « supportage » du réseau de canalisations,
mais aussi de prendre en compte les effets de la dilatation
linéaire du tube multicouche.
Ces colliers se répartissent en points fixes et points coulissants,
lesquels permettent le mouvement axial du tube.
Les points fixes ne doivent pas être installés sur un raccord serti.
Sur des longs tronçons de canalisation, il est nécessaire
de prévoir un point fixe en leur milieu afin de répartir
la dilatation de part et d’autre.

DILATATION THERMIQUE

Le coefficient de dilatation des tubes XR, quelque soit le diamètre, est de 0,025 mm/m.k

Exemple de calcul de l’allongement d’un tube XR en mm :

• tube d’une longueur de 10 mètres,
• pour une différence de température de 50 °C entre la pose et le fonctionnement.
  l = 50 x 0,025 x 10 = 12,5 mm

La dilatation peut aussi être prise en compte au moyen de lyres de dilatation, calculées comme suit :

• Ls = C x da x Δl (mm)
• Ls = longueur de la lyre /da = diamètre extérieur du tube /Δl = allongement du tube
• C = constante (33)
