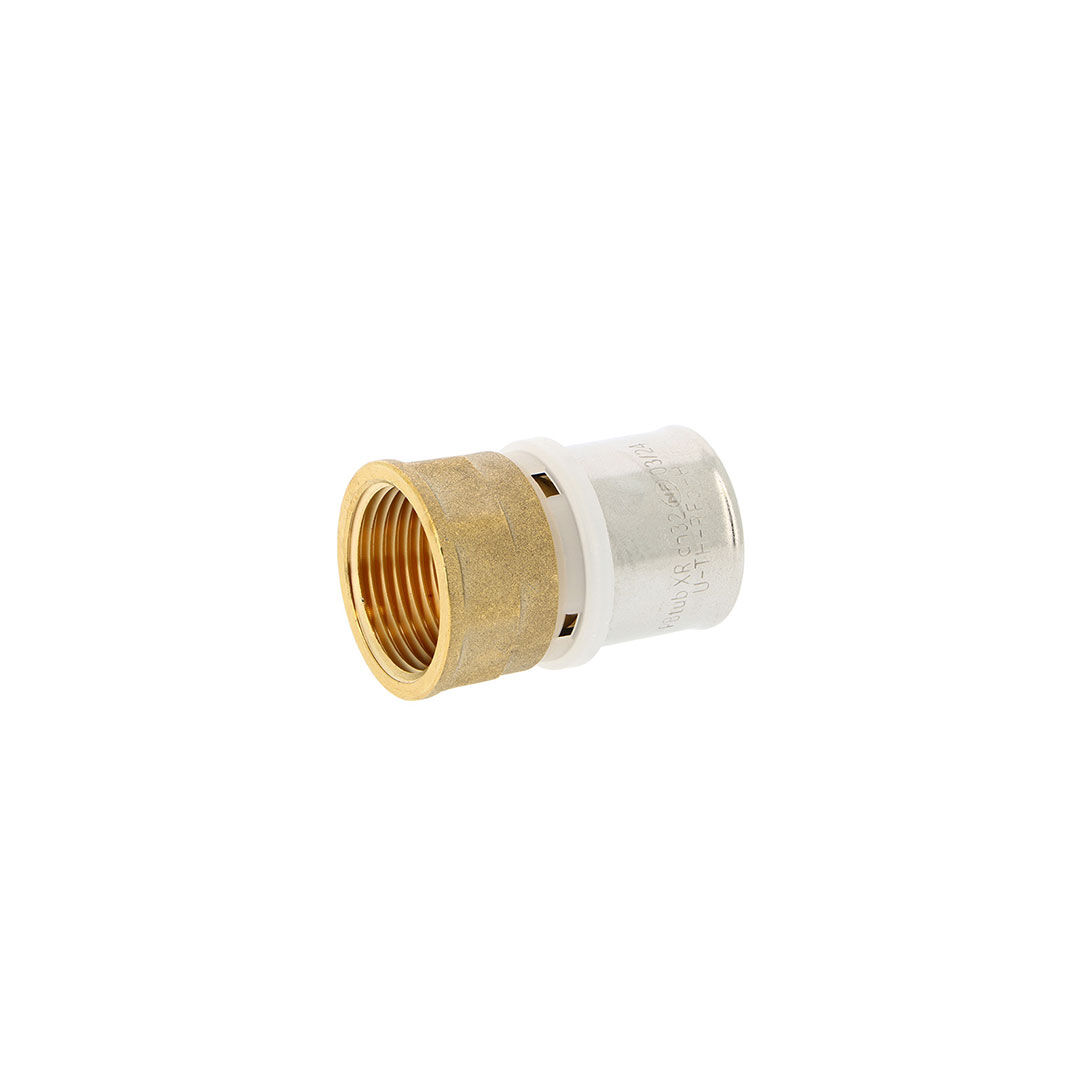

PB TUB - Raccord Femelle fixe laiton XR Multicouche à sertir TH-H-U-RFz

LES AVANTAGES DU SYSTÈME MULTICOUCHE :

Simplifiez vos chantiers avec nos tubes et raccords multicouche XR faciles à manipuler et à installer, réduisant ainsi le temps et les efforts nécessaires pour chaque projet. Avec le sertissage, pas besoin de permis feu pour des chantiers plus simples à organiser, moins contraignants. Le multicouche a la particularité de moins se dilater que le PER classique grâce à la couche d'aluminium, il résiste mieux à la corrosion et aux pressions élevées (10 bar).

CLASSES D'APPLICATION :

Le système multicouche XR est adapté aux applications suivantes :

• Classe 2 = 10 bar Alimentation en eau chaude sanitaire (et en eau froide sanitaire 20 °C / 10 bar)
• Classe 4 = 10 bar Radiateurs basse température, chauffage par le sol
• Classe 5 = 6 bar Radiateurs haute température

• Classe "Eau glacée" = 10 bar La classe d’application "Eau glacée", telle que définie dans la certification NF 545, correspond aux installations de conditionnement d’air et de rafraîchissement dont la température minimale est de 5 °C.

QUALITÉ CERTIFIÉE :

Le système tubes et raccords XR est certifié NF 545, QB, 4MS et garanti 10 ans.

MATÉRIAUX DE QUALITÉ :

Les tubes multicouche XR sont fabriqués en PER-AL-PER. Les raccords multicouche XR sont composés d'un corps en laiton CW617N muni de joints toriques d'étanchéité en EPDM et d'une douille à sertir en acier inoxydable AISI 304.

MISE EN ŒUVRE :

1. Découpe du tube : Couper le tube au moyen d’une pince PINCT ou PINCOU afin d’obtenir une coupe franche, propre et perpendiculaire à l’axe de celui-ci.
2. Préparation du tube : Ebavurer le tube grâce à notre outil de calibrage et chanfrein MCCAL32. Le bord doit être propre et débarrassé de tout résidu.
3. Insertion du tube : Introduire le tube dans le raccord en s'assurant que le tube est correctement inséré.
4. Contrôle visuel : Vérifier la bonne insertion du tube à l'aide des fenêtres de contrôle sur la bague blanche du raccord. En aucun cas, on utilisera de graisse ou autre corps pour faciliter l’introduction du raccord dans le tube.
5. Sertissage : Positionner la mâchoire de serrage sur la douille en acier tout en englobant la bague en plastique blanche (empreinte TH), puis enclencher l’appareil. Dégager la mâchoire en appuyant simultanément sur les deux mors

FIXATION - SUPPORTS :

Les colliers de fixation du tube XR doivent être fixés au support, en respectant un écartement maximal (qui est fonction du diamètre nominal du tube). Les colliers ont à la fois pour fonction d’assurer le « supportage » du réseau de canalisations, mais aussi de prendre en compte les effets de la dilatation linéaire du tube multicouche. Ces colliers se répartissent en points fixes et points coulissants, lesquels permettent le mouvement axial du tube. Les points fixes ne doivent pas être installés sur un raccord serti. Sur des longs tronçons de canalisation, il est nécessaire de prévoir un point fixe en leur milieu afin de répartir la dilatation de part et d’autre.

DILATATION THERMIQUE

Le coefficient de dilatation des tubes XR, quelque soit le diamètre, est de 0,025 mm/m.k

Exemple de calcul de l’allongement d’un tube XR en mm :

• tube d’une longueur de 10 mètres,
• pour une différence de température de 50 °C entre la pose et le fonctionnement. l = 50 x 0,025 x 10 = 12,5 mm

La dilatation peut aussi être prise en compte au moyen de lyres de dilatation, calculées comme suit :

• Ls = C x da x Δl (mm)
• Ls = longueur de la lyre /da = diamètre extérieur du tube /Δl = allongement du tube
• C = constante (33)
