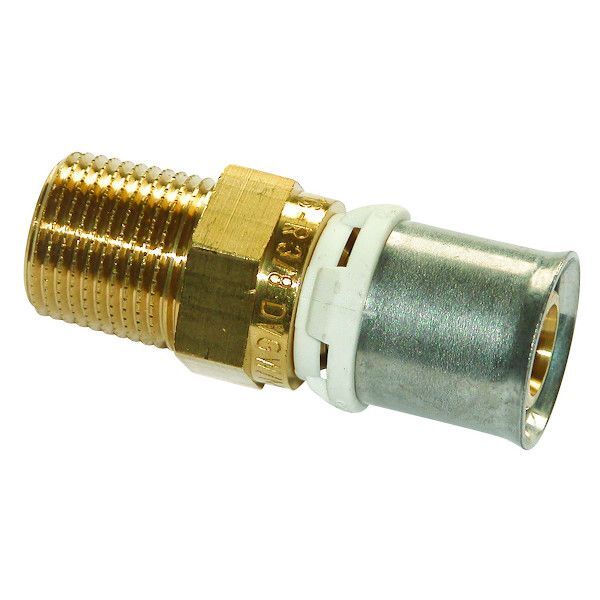

PB TUB - Raccord laiton nickelé multicouche fixe mâle 15x21, 16 mm, sans plomb

Raccord laiton nickelé multicouche fixe mâle 15x21, 16mm, sans plomb

Raccords à sertir de type radial pour tubes multicouches Alpex Duo XS et Turatec.

Caractéristique technique :

Dimensions du tube : 16 x 2,0 – 20 x 2,0 – 26 x 3,0 – 32 x 3,0 – 40 x 3,5 – 50 x 4,0 – 63 x 4 ,5.

Norme/Certification : avis technique 14/13-1852, avis technique 14/13-1880

Matière : Laiton

Mise en oeuvre :

Le raccord est composé de :

• un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,

• d’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboîté

• d’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés par le fabricant et dans l’ordre suivant :

• Couper le tube avec un coupe-tube

• Ebavurer et calibrer le tube

• Insérer le tube dans le raccord jusqu’à la butée

• Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête

• Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti
