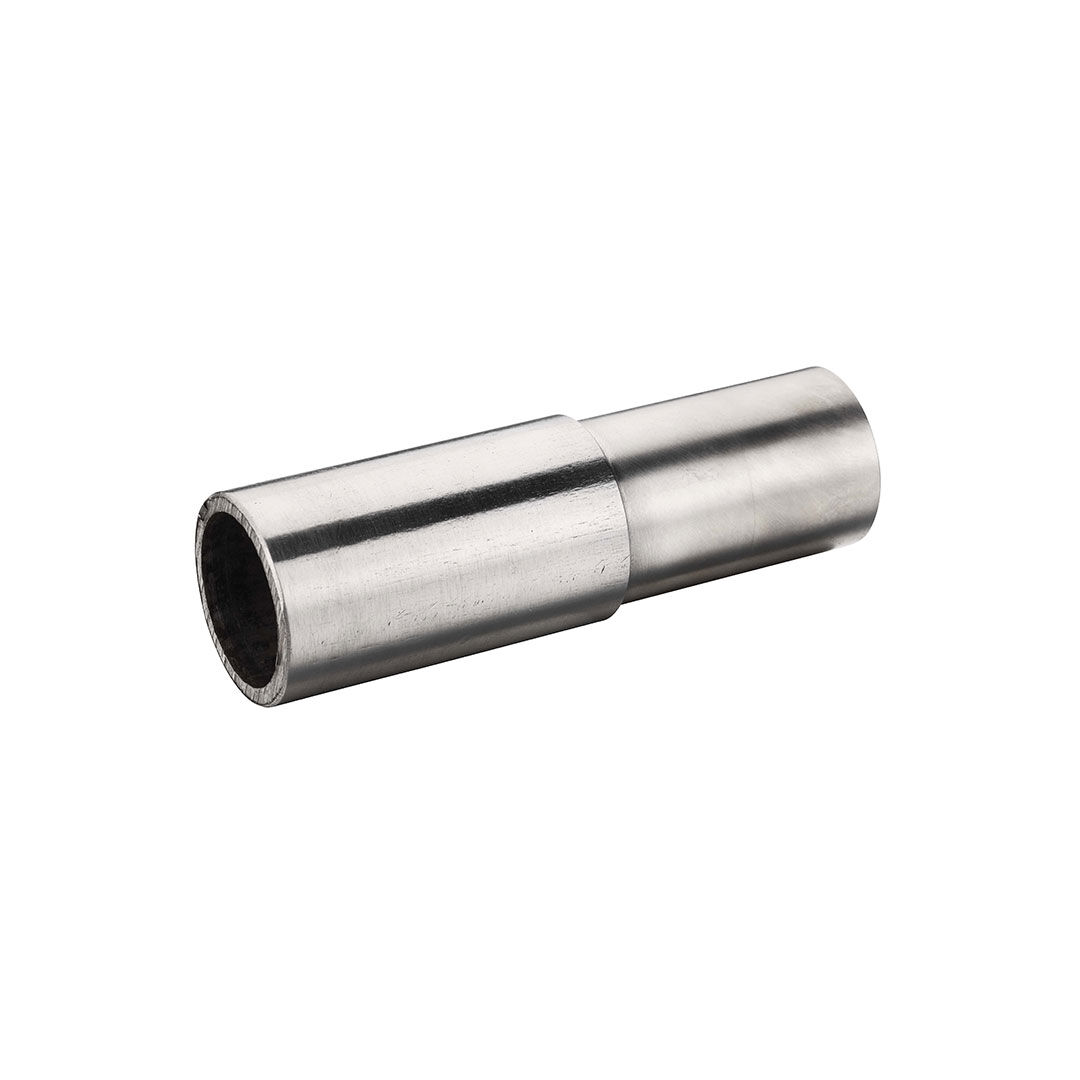

PB TUB - Adaptateur électrozingué tube à souder SERTIsteel Carbone- Empreinte M

L'adaptateur électrozingué SERTIsteel fait office de jonction ou de manchon pour modifier efficacement un réseau. La raccordement se fait par sertissage d'un côté et par soudage ou brasage de l'autre.

LA TECHNIQUE DE SERTISSAGE

DÉFINITION

Le sertissage est une opération d’assemblage de deux pièces par déformation, utilisée dans de nombreux domaines très différents (mécanique, joaillerie, électricité…). La déformation de l’une ou deux parties de l’assemblage se fait sans écrasement de matière. En évitant d’avoir recours à la soudure on évite aussi d’avoir une zone affectée sur plan thermique.

HISTOIRE

Jusqu’alors, les deux techniques employées pour assembler tubes et raccords en acier étaient :

• Le soudage LES CONTRAINTES : Recours à la flamme, Chalumeau et bouteilles de gaz (consommables), Savoir-faire de l’opérateur, Temps de réalisation et précautions de mise en œuvre.
• Le filetage LES CONTRAINTES : Recours à une filière, matériel lourd, onéreux plutôt d’atelier que de chantier, Savoir-faire de l’opérateur, Temps de réalisation + nécessité de sécuriser et d’étanchéiser l’assemblage réalisé.

Les deux techniques, bien que toujours utilisées, reculent désormais au profit du sertissage, dont l’utilisation a envahi le champ de la plomberie.

RACCORDS

Ils présentent sur chaque extrémité à sertir une "chambre toroïdale" dans laquelle se trouve un joint synthétique qui assure la parfaite étanchéité de l’assemblage après que l’acier du tube et du raccord ait été déformé par l’action de sertissage de la mâchoire. C’est cette déformation conjointe qui garantit la résistance mécanique de l’assemblage.

DOMAINES D'APPLICATION

(1) La norme ISO8573-1 : 2010 spécifie les classes de pureté de l'air comprimé concernant la présence de particules d'eau et d'huile. Conformément aux valeurs figurant dans le tableau ci-dessous.

Les tubes et raccords SERTIsteel Carbone peuvent être utilisés dans la mesure où les teneurs de l'air en eau et en huile ne dépassent pas les valeurs soulignées. Au-delà de cette valeur en eau, utiliser les tubes et raccords SERTIsteel Inox.

Etanchéité

Habituellement, les systèmes de raccord à sertir dits « traditionnels » utilisent des joints d’étanchéité toriques, au profil circulaire, et qui par-là, sont plus ouverts sur risque d’être endommagés lors de la mise en œuvre ou d’une mauvaise manutention. En revanche, nos raccord SERTIsteel sont équipés d’un joint ovoïde à encoche qui garantit une parfaite étanchéité, mais permet en outre la détection des assemblages non sertis, en faisant apparaître une fuite lors de la mise en pression.

Joints d’étanchéité - champs d’application et données techniques

Les avantages des systèmes Carbone et Inox :

• Grandes simplicité et facilité d’assemblage.
• Très grande fiabilité (y compris dans des conditions de fonctionnement contraignantes).
• Pas de préparation préalable en atelier.
• Réduction importante du poids du matériel.
• Pas de flamme donc aucun risque d’incendie pendant la mise en œuvre.
