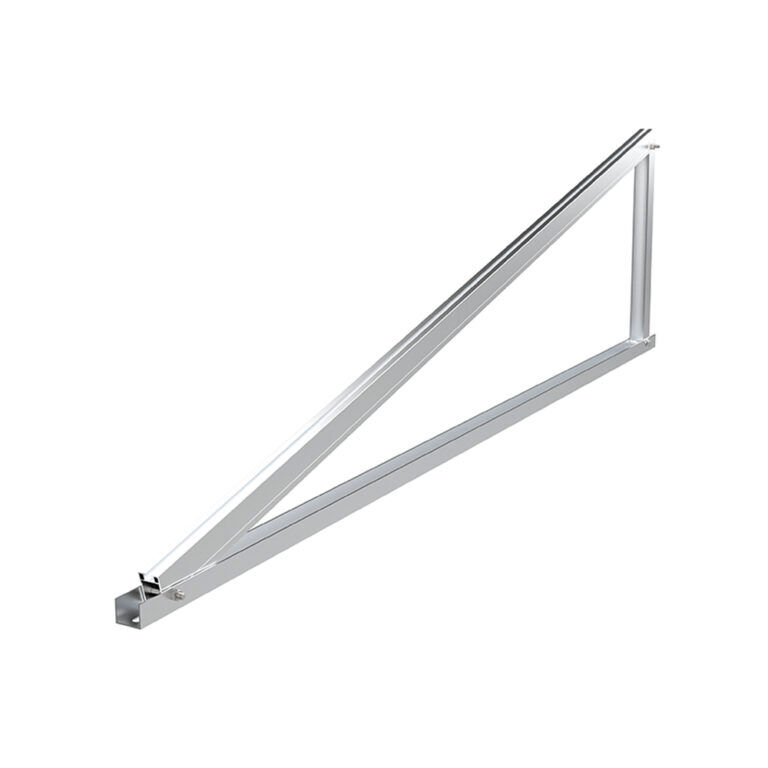

INDEX - Triangle fermé en aluminium pré-assemblé. Valable pour rails PSE-C y PSE-A

Triangle fermé pour le montage de panneaux solaires sur les toits. Il peut être utilisé avec les profilés PSE-C et PSE-A pour l’installation de panneaux en format continu. Il est livré pré-assemblé et se compose de trois profilés longs : un profilé supérieur, un profilé inférieur et un profilé de support. Il comprend des écrous DIN-6923, des vis DIN-6921, des rondelles DIN-125 et un manchon d’union. Il est disponible avec différentes inclinaisons. Le triangle est en aluminium et les éléments de fixation sont en acier inoxydable A2.

Caractéristiques techniques :

• Structure inclinée pour pose de panneaux solaires sur toitures.
• Produit préassemblé.
• Comprend 3 profilés longs pour consolider la structure, un profilé
  supérieur, un profilé inférieur et un profilé patte, tous extrudés en
  aluminium EN AW 6063-T6.
• Comprend 2 unités de vis DIN-6921 M8x50, 2 unités d’écrou DIN-6923
  M8, 2 unités de vis DIN-6921 M8x16, 2 unités de rondelle plate DIN-125
  M8 et 1 unité de manchon M8x30, tous en acier inoxydable A2-70.
• Pour extérieurs.
• Conçu pour des systèmes de montage triangulaire d’aluminium
  assemblés, avec format de profilé PSE-C continu.
• Large gamme d'inclinaisons disponibles : 5°, 10°, 15°, 20°, 25°, 30° y 35°.
• Position de pliage sécurisé avec fixation.
• Possibilité de monter des panneaux solaires d’une hauteur allant jusqu’à
  2m en position verticale.
• Canal central du profilé supérieur compatible avec tête hexagonale
  SW13.
• Consulter possibilité de commander des triangles sur mesure.

Applications :

S’utilise pour des systèmes de montage triangulaires d’aluminium, comme
élément structurel incliné sur lequel on monte les profilés PSE-C en format
continu. Les panneaux solaires, s’appuient et se fixent sur ces profilés.
Pour la fixation du profilé PSE-C sur le triangle, on utilise, comme
complément de montage, deux unités de référence KFSFCM08 “
connecteur transversal pour fixation latérale ”.
TPA-P ABEI5519

Au cas où il serait nécessaire d’effectuer un entretoisement entre les
triangles, celui-ci se ferait au moyen du profilé TPA-P “profilé de renfort
pour triangle prémonté en aluminium ” pour unir les triangles contigus. Le
profilé entretoise se relie aux profilés pattes des deux triangles
correspondants, en le mettant en position diagonale, et en utilisant comme
fixation les vis auto perceuses ABEI5519 en acier inoxydable A2-70

Exemples d'application :

Exemple d’application 1: Montage sur toiture de panneau sandwich
