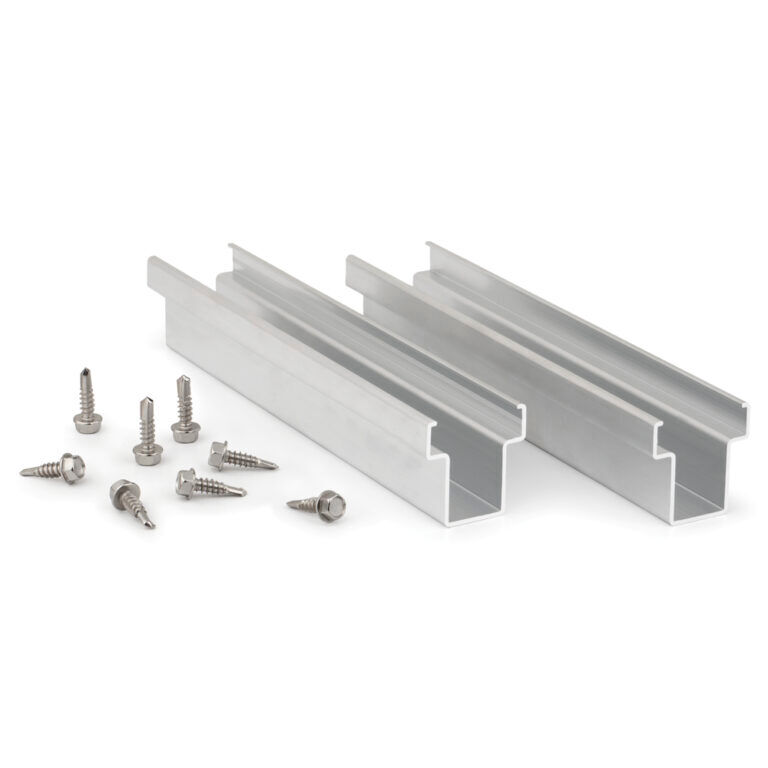

INDEX - Connecteur en aluminium pour le profil PSE-C avec vis DIN-7504-K A2. Valable pour rail PSE-C. 200

Pièce de liaison pour la connexion longitudinale des profilés PSE-C dans l’assemblage des structures pour panneaux solaires. Elle se fixe à l’intérieur des profilés sans interférer avec leurs fonctions. Elle est fabriquée en aluminium.

Caractéristiques techniques :

• Profilé pour union longitudinale de profilés PSE-C
• Profilé extrudé en alliage d’aluminium 6063 T6.
• Pour extérieurs.
• Couplage par l’intérieur des profilés PSE-C sans aucune interférence sur ses fonctionnalités.
• Longueur de 200mm pour une union résistante.

Applications :

S’utilise pour des systèmes de montage coplanaires et triangulaires en aluminium assemblés, comme élément d’union longitudinale pour profilés PSE-C “profilé d’aluminium pour fixation assemblée”.

Son design spécifique permet un couplage entre les profilés à travers sa cavité centrale sans aucune interférence sur ses fonctionnalités.

La fixation entre les profilés et l’union se réalise au moyen de ABEI5519 “vis auto-perceuses DIN-7504-K” en inoxydable A2-70.

Exemple d'application :

Exemple d’application 1: Union longitudinale de profilés PSE-C

Dessin :
