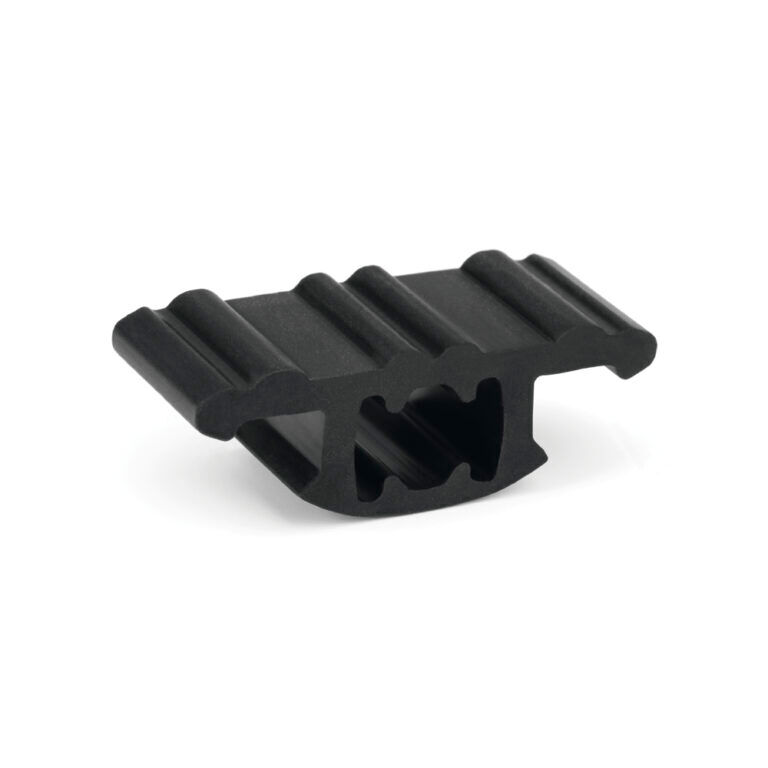

INDEX - Boite de 10 - Séparateur en caoutchouc entre les panneaux pour clip CL-GS - 20 mm

Outil pour retirer la pince CL-GS, utilisée pour fixer les panneaux solaires aux profilés métalliques. Il permet de séparer la pince du profilé pour l’entretien des panneaux. Il s’insère dans le rail et fait sortir le clip en le séparant du profilé. Il est fabriqué en polypropylène.

Caractéristiques techniques :

• Agrafe pour la fixation de modules photovoltaïques.
• Montage rapide par clipsage sur les profilés de la structure ou le cadre du module.
• Matériau acier au carbone.
• Revêtement Atlantis C4 M.
• Pour une utilisation en extérieur.
• Apte pour tous les modules avec cadre.
• Fixation au profilé du module et à la structure.
• Peut s’utiliser indistinctement pour fixer des modules aussi bien sur des zones
  intermédiaires du profilé que sur les extrémités de celui-ci.
• Espacement minime entre modules.
• Montage rapide et intuitif facilitant l’assemblage et la maintenance sans nécessité
  d’outils spécifiques pour l’installation.
• Agrafe à usage unique, permettant le démontage à l’aide d’outils spécifiques.
• Compatibilité avec les profilés du catalogue suivants: PSA-A, PSE-C, PSA-VD, GP-XS et GPVD
• Facilite la dérivation électrique entre les panneaux solaires et la structure en agissant
  comme un pont entre les deux.

Applications :

S’utilise comme élément de fixation pour des modules photovoltaïques. Fixe
les modules par la rainure de la surface du cadre à l’aide de son onglet
supérieur. Il est clipsé sur les différents profilés grâce à ses onglets latéraux.
Peut être monté sur tous les rails en acier de la gamme solaire du catalogue
actuel GP-XS “rail perforé INDEXTRUT solar” ou GP-VD “rail perforé
INDEXTRUT solar pour une fixation sur vallée discontinue” ou sur n’importe
quel profilé en aluminium appartenant à la gamme solaire du catalogue
actuel, PSA-A “profilé en aluminium à ailettes”, PSA-AV “profilé en
aluminium à ailettes pour fixation directe sur vallée” ou PSE-C “profilé en
aluminium pour fixation par assemblage latérale”
Il doit y avoir au moins 4 agrafes par module dont au moins 2 de chaque
côté du module.

Procédé d'installation :

• Insérez l’agrafe dans le cadre du module. L’onglet supérieur doit
  s’intégrer au cadre de façon à fixer sa position et éviter qu’elle
  soit facilement retirée.
  Il est important que la partie entrante de l’agrafe touche le cadre
  et qu’au moment de la fixer elle ne touche aucun trou du cadre
• Appuyez sur le panneau (avec l’agrafe déjà installée) à l’endroit
  du profilé où vous souhaitez l’ancrer jusqu’à ce que vous
  entendiez un clic et ce, pour chacune des agrafes du module.
•  Il est important de vérifier que le module est bien ancré en tirant
  dessus et de contrôler visuellement que l’agrafe est correctement
  insérée dans les profilés

Procédé de démontage :

• Placez l’outil dans le rail près de l’agrafe que vous souhaitez
  extraire.
• Exercez une forte pression pour pouvoir ouvrir le rail et permettre
  que l’agrafe saute de sa position.
• Retirez l’agrafe et procédez de la même façon pour les autres
  agrafes.
• Á l’aide d’une clé plate vous devez soulever l’onglet supérieur qui
  retient le cadre.
• Retirez l’agrafe et procédez de la même façon pour les autres
  agrafes.
  Les agrafes sont à usage unique.

Exemples d'application :

Exemple d’application 1: Montage de l’agrafe sur le cadre du module photovoltaïque

Exemple d’application 2: Montag sur profilé en aluminium pour fixation assemblée (PSE-C)

Exemple d’application 3: Montage sur rail perforé INDEXTRUT solar (GP-XS)
